LEHR Rollladen-Kastensystem BLACKLINE

wirtschaftlich, zukunftssicher und unschlagbar flexibel

Das Highlight des LEHR-Programms: Modular aufgebaut, flexibel einsetzbar, mit hervorragenden Dämmwerten:

Stabiler Grundkorpus in 25 und 29 cm Höhe, Kastentiefen von 24 bis 42 cm in 2-cm-Stufen.

Für alle Wandaufbauten geeignet: Monolithische Bauweise, Wärmeverbundsysteme, kerngedämmte Bauten.

Durchdachtes Systemkonzept mit Komponenten für maßgeschneiderte Konstruktionen und Detaillösungen, z.B.

  • Versionen für Innenrevision
  • Raumseitig geschlossen
  • Halbschalenkästen

Kopfstücke mit Befestigungen für alle gängigen Antriebe, auch ein späterer Antriebswechsel ist möglich. Optionale Ausstattung der Kästen mit Belüftungssystem.

Sonderkonstruktionen möglich.

Eigenschaften und Vorteile:

Extrem stabiler Grundkorpus, stabil bis 6 m Länge

Hervorragende Wärmedämmwerte durch Neopor WLG 031: alle Ausführungen erfüllen die Anforderungen der EnEV 2014 oder übertreffen sie.

Sehr gute Schalldämmung.

Nur hochwertige Materialien, alle baurechtlich zugelassen, Brandschutzklasse B1.

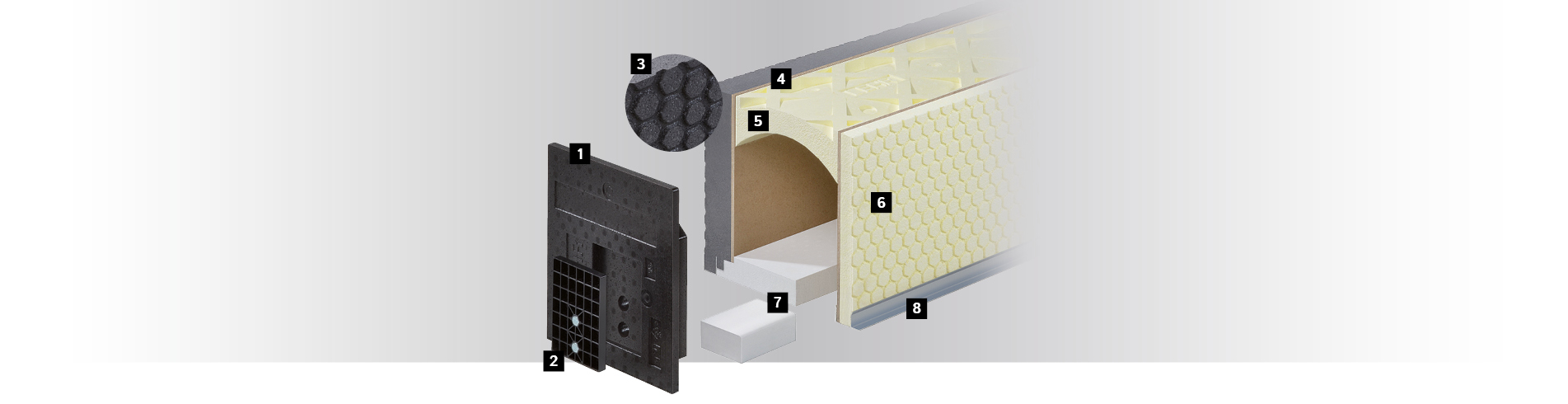

Systemaufbau:

LEHR Rollladen-Kastensystem BLACKLINE

1
Isoliertes Kopfstück aus Polypropylen für optimale Dämmeigenschaften.
2
Eingearbeitete Befestigungsplatte im Kopfstück für den Einsatz aller gängigen Antriebseinheiten.
3
Raumseite: Unser System beinhaltet Neopor-Dämmelemente in abgestuften Stärken, mit denen der Kasten auf die gewünschte Tiefe verbreitert wird. Der Neopor-Dämmstoff mit WLG 031 weist hervorragende Dämmwerte auf und stellt mit seiner genoppten Oberfläche einen idealen Putzträger dar.
4
Hochfeste, an das Oberteil angearbeitete Spanplatten sorgen für Stabilität und gute Schalldämmung.
5
Korpus-Oberteil aus hartverschäumtem Spezial-EPS mit ausgezeichneten Wärmedämmeigenschaften und hoher Festigkeit.
6
Außenseite: Je nach Einsatzzweck 10 mm oder 28 mm (Standard) starke Außenblende aus hartverschäumtem Spezial- EPS mit genoppter Oberfläche als Putzträger.
7
Untere Kastenabschlussplatte und Auflagemodul aus Spezial-EPS-Hartschaum.
8
Kasten-Abschlußschiene aus stranggepresstem Aluminium.

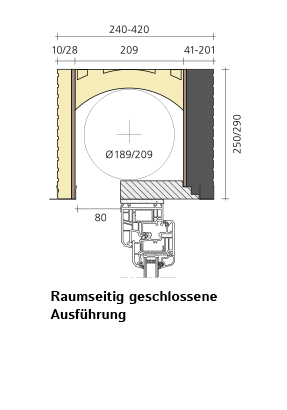

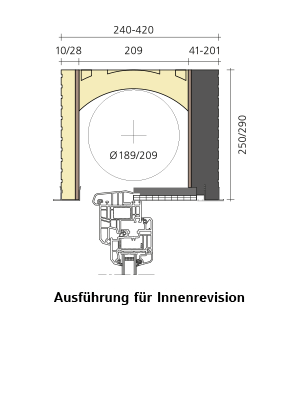

Typenübersicht:

LEHR Rollladen-Kastensystem BLACKLINE

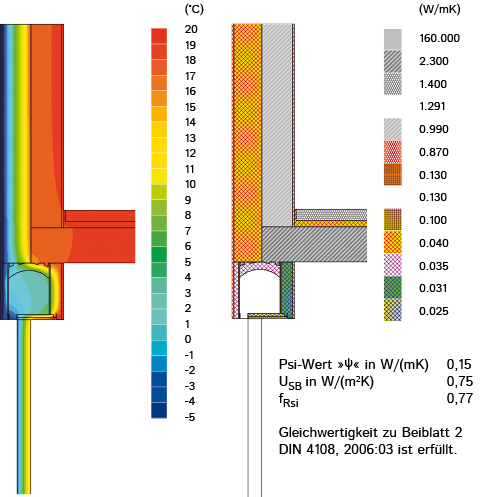

Wärmewerte:

LEHR Rollladen-Kastensystem BLACKLINE

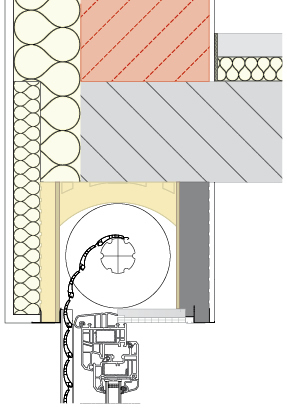

Wärmebrückendetail, 30/29 Kasten

Vielseitig einsetzbar, individuell an alle Wandaufbauten anzupassen – stets auf eine bau- und wärmetechnisch optimale Positionierung der Fenster ausgerichtet.

Grundkorpus ausgelegt für die Aufnahme bodentiefer Rollladen inkl. Insektenschutz.

Lieferbare Versionen:
– Für Innenrevision
– Raumseitig geschlossen
– Halbschalenkästen

Verarbeitungsfreundliche Systemtechnik.



Mögliches Zubehör:

LEHR Rollladen-Kastensystem BLACKLINE

LEHR Kastendeckel KD PREMIUM:
Der Revisionsdeckel – LEHR Kastendeckel KD PREMIUM – ein bis ins Detail durchgeplantes System sorgt für den problemlosen Einbau, passgenaue Anschlüsse und sauber verschlossene Fugen – damit wird ein optimal winddichtes Endergebnis erreicht, das auch architektonisch in jeder Hinsicht überzeugt. Der KD PREMIUM lässt sich einfach zur Revision abnehmen und stets wieder dicht und optisch sauber schließen.

Ankerkomponenten:
Für eine sichere und dauerhafte Befestigung, kann der BLACKLINE-Kasten mit einem optionalen Rundstahl-Ankerelement ausgestattet werden. Für den nachträglichen Einbau sorgt ein Rundstahlbolzen mit PVC-Lasche für Stabilität und Festigkeit. Lastabtragende Befestigung der Fensterelemente.

Schienensystem:
Erhältlich sind Standard-Führungsschienen für die Innenrevision von unten sowie zweiteilige Schienen zur Revision raumseitig geschlossener Kästen. Ausführung in PVC oder Aluminium. Standardfarbe weiß. Es sind nahezu alle gängigen Farben und Folierungen möglich.



FAQ – Häufig gestellte Fragen

LEHR Rollladen-Kastensystem BLACKLINE

Maximal 6 Meter.
Bei Gurtbetrieb empfehlen wir beidseitig 14 cm, bei Elektroantrieb beidseitig 8 cm, bei Kurbelbetrieb nach Absprache.
Die Bautiefen reichen von 24 bis 42 cm – jeweils in 2 Zentimeterschritten
Für 24er- und 30er-Wände gibt es die Bauhöhen 25 cm und 29 cm, für 36er-Wände nur 29 cm Bauhöhe.
Ja, bei allen Kastengrößen.
Ja, bei allen Kastengrößen.
Ja, bei Erfüllung der statischen Vorgaben und bei raumseitig geschlossener (RG) Ausführung.
Bei raumseitig geschlossener (RG) Ausführung wird der Kasten am Blendrahmen verschraubt, zusätzlich kann im Unterboden das Ankerelement aus Spezial-EPS und mit Rundstahlbolzen zur Befestigung verwendet werden.
Durch Aufbetonieren während des Betongangs.
Ja, auf jeden Fall gemäß Montageanleitung.
Die dünne Dämmung (gelb) ist immer außen. Der RG-Boden und die Aluminiumschiene mit Stufenfalz ist immer innenseitig.
Über den Baustoffhandel oder den autorisierten Händler.
Nein, alle Materialien sind vom DiBt zugelassen und haben Brandschutzklasse B1.
Entsprechend den Schallprüfberichten
Dies ist abhängig von den Rollladenführungsschienen und den Wandstärken. Beim RG-Kasten steht das Fenster genau hinter der Revisionsöffnung
Es muss auf jeden Fall eine Überdämmung des Kastens entsprechend der Richtlinie oder den Verarbeiterrichtlinien der Fassadenhersteller erfolgen.
Der Kasten sollte die Bautiefe der Wandstärke haben
Genaue Positionierung des Fensters in Abstimmung mit der Dämmstoffstärke beachten. Der Kasten sollte bis zur Hinterkante der Klinkerfassade reichen.
Ja, in Abstimmung mit der bautechnischen Ausführung
Ja, aber nur bis zur ausgewiesenen Höhe (siehe Montageanleitung)
Abhängig von der der Höhe des Kastens
– ca. 185 mm Ballendurchmesser bei 250 mm Kastenhöhe
– ca. 205 mm Ballendurchmesser bei 290 mm Kastenhöhe
Prinzipiell ja – der Ballendurchmesser variiert, je nach Kastengröße
Alle Arten der Bedienung sind möglich – Gurt-, Kurbel und elektrischer Motorantrieb
Ja, alle Kästen sind zugelassen
Ja, bei RG-Kästen können Rundstahlbolzen zur Lastabtragung der Fensterkräfte eingebaut werden.
Es ist eine Rollladenkastenabschlussschiene vorhanden, die entsprechend der DIN 18550 ausgeführt ist. Jedoch ist bei Putzausführung darauf zu achten, dass die Putzstärke eingehalten wird und damit ist eine Putzschiene evtl. erforderlich
Die Aluminiumschienen dürfen nicht beschädigt werden. Im Auflagerbereich ist der Putz entsprechend so auszuführen, dass ein Revisionsdeckel eingebaut werden kann. Der Rollladenpanzer muss von der Breite her so mit der Fenstergröße abgestimmt sein, dass eine Revisionierung jederzeit möglich ist.
Durch sorgfältiges Abdichten zum Innenraum. Aufbringen einer Schwerfolie bzw. Dämmfolie im Rollraum und auf dem Kastendeckel.
Deckelsysteme verwenden, die eine Wärmedämmung mit besseren Dämmwerten aufweißen.
In die Innenblende können verschiedene Lüfter eingebaut werden. Dies ist abhängig von der Luftwecheslrate des Systems. Der Einbau kann zur Reduzierung der Wärme – und Schalldämmung führen. Auch eine seitliche Verbreiterung im Auflagerbereich ist möglich. In technischer Abstimmung mit Fa. LEHR.
Ja, hier ist jedoch eine Rücksprache mit der gewünschten Ausführung im Detail notwendig.
