LEHR Aufsatzelement AE LIGHTSTORE XT

Auch für unser Raffstore-Kastensystem gibts jetzt das Plus an Komfort beim Transport, bei der Montage, beim Fensteranschluss…

Als konsequente Weiterentwicklung haben wir nun auch die XT-Systemerweiterung in unser Raffstore-Aufsatzelement integriert und bieten mit dem neuen AE LIGHTSTORE XT ein beispielhaft vielseitiges und montagefreundliches Sonnenschutzsystem.

Die Adapter werden auf dem Fenster vormontiert und erst beim Einbau mit dem Basisprofil des AE LIGHTSTORE XT durch Einrasten auf der ganzen Länge stabil verbunden. Um die Stabiliät noch zu erhöhen und die Lastabtragung zu verbessern, kann ein Spezialverstärkungseisen zum Einsatz kommen.

Die Vorteile liegen auf der Hand:

  • Der AE LIGHTSTORE XT lässt sich einfach und sicher auf fast allen Fenstern einsetzen.
  • Fenster und Aufsatzelemente können jetzt separat zur Montage transportiert werden, was das Handling erheblich erleichtert.
  • Kern des Systems ist ein Basiskasten, der durch eine innenseitige Aufdickung der Wandstärke angepasst wird.
  • Grundausführungen für monolithisches Mauerwerk und Wärmedämmverbundsysteme. Auch eine Version für Klinkerwände / kerngedämmte Bauten gehört zum System.
  • Außenblende: wahlweise eine 10 mm Zementspanplatte oder eine 28 mm (Standard) starke geprägte Dämmstoffplatte mit integrierter Spanplatte als Trägerelement.
  • Innenseite: Neopor-Dämmung mit 6 mm Spanplatte und Alu-Aussteifungswinkel. Darauf wird die Aufdämmung zur Anpassung an die Wandstärke angebracht.
  • Oberseite: 60 mm Neopor-Dämmung mit Befestigungsprofil zum Anschrauben der Raffstoreanlage.
  • Paketraum: 140 mm Tiefe, geeignet für 80er- und 90er-Lamellen. 270 mm Höhe zur Aufnahme raumhoher Raffstoreanlagen.

Alle Systemversionen weisen hervorragende energetische Werte auf und entsprechen dem Passivhausstandard.

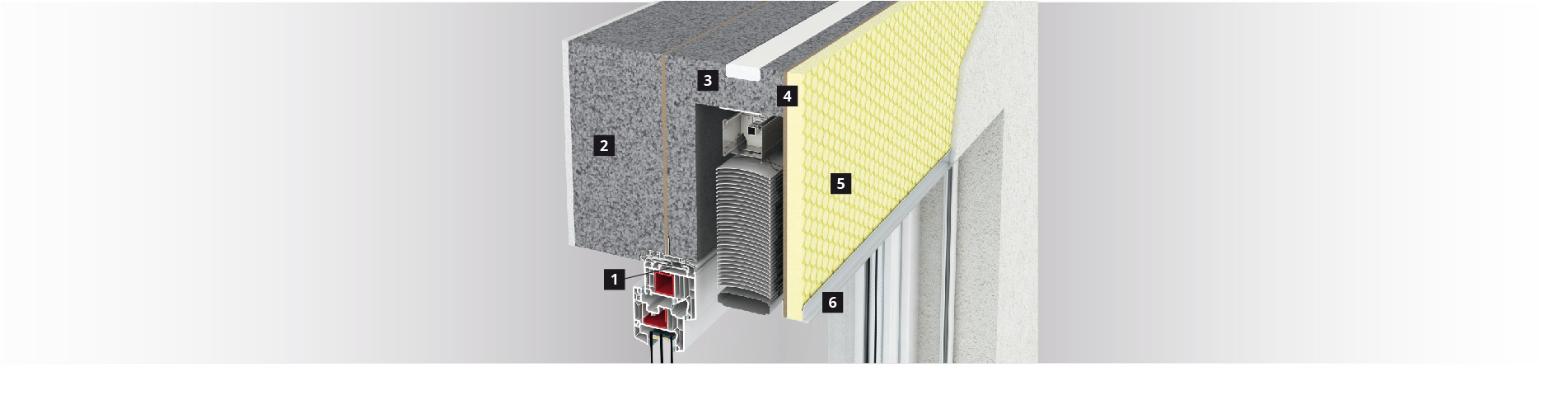

Systemaufbau:

LEHR Aufsatzelement AE LIGHTSTORE XT

1
Die XT-Systemerweiterung als hochstabile Verbindung des AE LIGHTSTORE XT mit dem Fensterelement: Am Kasten ist über einen starken Aluminium-Winkel das Basisprofil der XT-Systemerweiterung befestigt. Diese wird bei der Montage über die gesamte Länge mit dem am Fenster montierten Adapter fest eingerastet.
2
Raumseite: Unser System beinhaltet Neopor-Dämmelemente in abgestuften Stärken, mit denen der Kasten auf die gewünschte Tiefe aufgedickt wird. Neopor mit WLG 031 weist hervorragende Dämmwerte auf. Die genoppte Oberfläche der Elemente dient als zuverlässiger Putzträger.
3
Korpus aus Neopor mit eingearbeiteter Verstärkung.
4
Mit dem Korpus fest verbundene Spanplatte.
5
Außenblende aus 28 mm (Standard) starkem, hartverschäumtem Spezial-EPS mit genoppter Oberfläche als Putzträger. Alternativ 10 mm starke Putzträgerplatte.
6
Abschlussschiene aus stranggepresstem Aluminium.

(Nicht abgebildet) 10 mm starkes Kopfstück aus hartverschäumtem PVC als Abschluss des Paketraums. Optional mit Wärmedämmung erhältlich.



Typenübersicht:

LEHR Aufsatzelement AE LIGHTSTORE XT

1

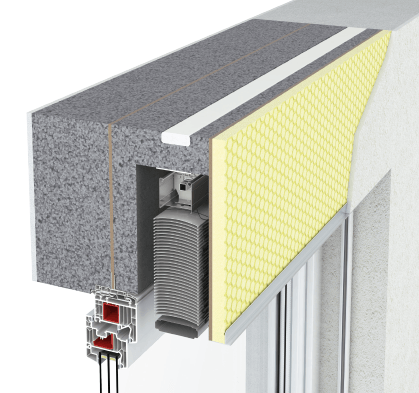

Ausführung 36 cm Kastenbreite

2

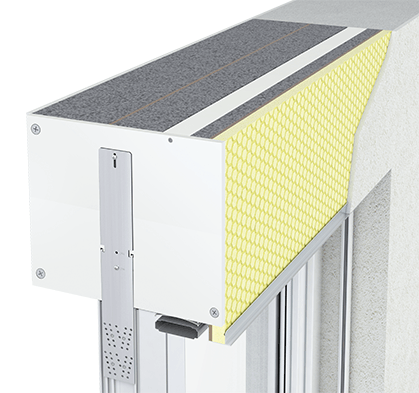

AE LIGHTSTORE XT mit seitlichem Kopfstück und Lasche
zur Befestigung am Blendrahmen

Standardkasten
30/36 cm Kastenbreite,
Blende 28 – 33 cm hoch

3

30/36 cm Kastenbreite,
Blende 10 – 33 cm hoch Klinkerblock

3

30/36 cm Kastenbreite,
Blende 10 – 33 cm hoch
(HST)

5

Einbausituationen:

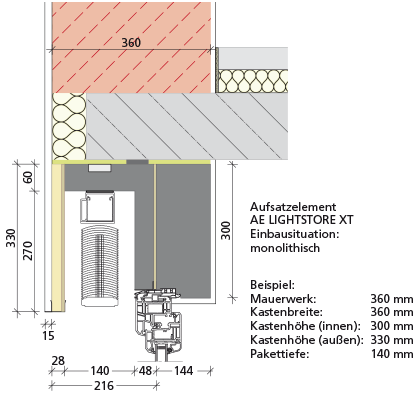

monolithisch

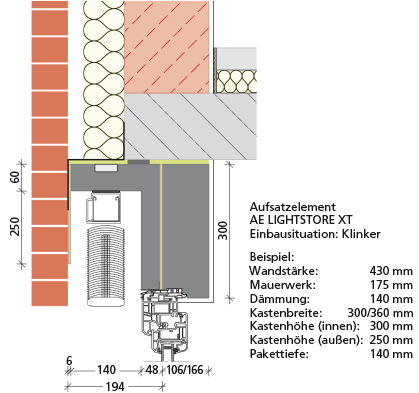

Einbausituation Klinker



Wärme- und Schallwerte

LEHR Aufsatzelement AE LIGHTSTORE XT

Kastentyp und Einbausituationψ – WertfRsi –WertUsb –Wertbewertes Schalldämm-Maß
LIGHTSTORE 30 / 30 in monolithischem Mauerwerk, mit Neopordämmung WLG 0310,10 W/(mK)0.880,28 W/(m²K)Rw = 39 dB Dn,e,w = 53 dB
LIGHTSTORE 30 / 30 in Wärmedämmverbundsystem, mit Neopordämmung0,06 W/(mK)0.880,26 W/(m²K)Rw = 39 dB Dn,e,w = 53 dB
LIGHTSTORE 30 / 36 in monolithischem Mauerwerk, mit Neopordämmung WLG 0310,06 W/(mK)0.870,23 W/(m²K)Rw = 39 dB Dn,e,w = 53 dB
LIGHTSTORE 30 / 36 in Wärmedämmverbundsystem, mit Neopordämmung0,05 W/(mK)0.870,23 W/(m²K)Rw = 39 dB Dn,e,w = 53 dB


Mögliches Zubehör

LEHR Aufsatzelement AE LIGHTSTORE XT

Spezialverstärkungseisen:
Das Spezialverstärkungseisen schafft maximale Stabilität und sorgt für eine perfekte Verbindung zwischen Fenster und Kastenelement, über die gesamte Baulänge.


FAQ – Häufig gestellte Fragen

LEHR Aufsatzelement AE LIGHTSTORE XT

Maximal 6 Meter, aber in geteilten oder gekoppelten Ausführungen.
Normalerweise ohne Auflager, in Absprache jedoch möglich.
Die Bautiefen reichen von 28 bis 42 cm – jeweils in 2 Zentimeterschritten.
Die Bauhöhen betragen 25 und 29 cm.
Ja, bei allen Kastengrößen.
Ja, bei allen Kastengrößen.
Ja, bei Erfüllung der statischen Vorgaben und bei RA-Ausführung.
Mit dem patentierten Einrastsystem wird der Blendrahmen mit dem Kasten verbunden. Zusätzlich wird ein Haltestiel auf jeder Kopfstückseite als Verbindung zwischen Fenster und Aufsatzkasten angeschraubt.
Beim Lightstore kann mit einem optionalen Rundstahl-Ankerelement mit PVC-Lasche die Last abgetragen werden.
Ja, wenn das Einrückmaß festgelegt ist. Ein- oder beidseitig!
Es sind sämtliche gängigen Dekore und Farben möglich, wie Renolit, Hornschuch, Automotive Finish oder Coex.
Die Führungsschienen sind sowohl in PVC-Ausführung als auch Aluminium-Ausführung erhältlich.
Es werden dann mehrere Anlagen im Kasten eingebaut. Entweder als Kopplung d.h. ein Antrieb bewegt mehrere Raffstore. Oder als Teilung. Jeder Behang hat dann einen separaten Antrieb. Hierfür sind bereits die Rollladenführungsschienen und die Bordstücke ausgebildet. Auch bei Hebe-Schiebelementen können horizontal veschiebbare Rollos eingebaut werden.
Ja, grundsätzlich kann ein Festrahmen eingesetzt werden. Auch ist das System so konstruiert, dass ein Insektenschutzrollo ohne Probleme eingebaut werden kann. Hierfür sind bereits die Führungsschienen und die Bordstücke ausgebildet. Auch bei Hebe-Schiebelementen können horizontal verschiebbare Rollos eingebaut werden.
Es spielt keine Rolle ob ein PVC- oder Alu-Rollladenpanzer, in Maxi- oder Minigröße, verwendet wird, es können alle handelsüblichen Rollladen eingesetzt werden. Für die entsprechenden Profilgrößen, gibt es die passende Rollladenführung.
Grundsätzlich wird die original Rollladenführungsschiene empfohlen. Dafür steht das gesamte System. Es kann aber auch in Absprache eine andere Schiene verwendet werden. Dies ist im Detail vorab zu klären.
Es hängt von der Führung des Raffstorebehanges ab. Hier wird unterschieden zwische Seil- oder Schienenführung. Das ist vorab technisch zu klären.
Nein, denn das System ist so ausgelegt, dass der Einlaufbereich direkt am Bordstück integriert ist. Egal ob die Standardschiene aus PVC oder Aluminium verwendet wird.
Die dünne Dämmung (gelb) ist immer außen. Die Kunstsstoffschiene mit Revisionsdeckel ist immer innen. Der RA-Kasten hat innenseitig keine Schiene, sondern nur einen Dämmblock. Hier liegt die Revisionsöffnung außen.
Über den Baustoffhandel oder den autorisierten Händler.
Nein, alle Materialien sind vom DiBt zugelassen und haben Brandschutzklasse B1.
Entsprechend den Schallprüfberichten.
Dies ist abhängig vom Fensterprofil, der Raffstoreanlage und den Wandstärken.
Es muss auf jeden Fall eine Überdämmung des Kastens entsprechend der Richtlinie oder den Verarbeiterrichtlinien der Fassadenhersteller erfolgen.
Genaue Positionierung des Fensters in Abstimmung mit der Dämmstoffstärke beachten. Der Kasten sollte bis zur Hinterkante der Klinkerfassade reichen.
Ja, in Abstimmung mit der bautechnischen Ausführung.
Ja, aber nur bis zur ausgewiesenen Höhe (siehe Montageanleitung).
Entsprechend der Höhe des Kastens können im Standardfall 240 mm Pakethöhe eingebaut werden. Eine längere Aussenblende schafft mehr Paketraumhöhe ohne die Durchgangshöhe bei Türen zu reduzieren.
Ja, jedoch ist die Behanghöhe in hochgefahrenem Zustand entscheidend. Diese hängt von der Stapelbarkeit der Raffstore ab und der Lamellenform. Deshalb immer Herstellerangaben beachten.
Es ist meistens ein Elektromotor eingebaut, ebenfalls ist ein Kurbelantrieb möglich. Hier ist die Positionierung der Kurbel entscheidend.
Ja, alle Kästen sind zugelassen.
Ja, bei allen Kastenausführungen können Spezialverstärkungseisen anstatt der Basisprofile eingebaut werden. Zusätzlich können bei RU-Kästen Statikkonsolen zur Lastabtragung der Fensterkräfte integriert werden. Bei RA-Kästen und Lightstore können zusätzlich Rundstahlbolzen mit PVC-Lasche vorgesehen werden.
Es ist eine Raffstorekastenabschlussschiene vorhanden, die entsprechend der DIN 18550 ausgeführt ist. Jedoch ist bei Putzausführung darauf zu achten, dass die Putzstärke eingehalten wird und damit ist eine Putzschiene evtl. erforderlich.
Die Aluminiumschienen dürfen nicht beschädigt werden. Im Auflagerbereich ist der Putz entsprechend so auszuführen, dass ein Revisionsdeckel eingebaut werden kann. Der Rollladenpanzer muss von der Breite her so mit der Fenstergröße abgestimmt sein, dass eine Revisionierung jederzeit möglich ist.
Deckelsysteme verwenden, die eine Wärmedämmung mit besseren Dämmwerten aufweißen.
In die Innenblende können verschiedene Lüfter eingebaut werden. Dies ist abhängig von der Luftwecheslrate des Systems. Der Einbau kann zur Reduzierung der Wärme- und Schalldämmung führen. Auch eine seitliche Verbreiterung im Auflagerbereich ist möglich. In technischer Abstimmung mit Fa. LEHR.
Ja, hier ist jedoch eine Rücksprache mit der gewünschten Ausführung im Detail notwendig
