LEHR RAFFSTORE-Kastensystem

Die perfekte Verbindung von Funktion und Komfort

In modernen multifunktionellen Gebäuden finden sich oft sowohl Wohnungen als auch Büros, Arztpraxen und andere kommerzielle Einrichtungen, die recht unterschiedliche Anforderungen an den Sonnenschutz stellen. Und wenn dann mehrere Systeme zum Einsatz kommen, kann das die Optik der Fassade empfindlich stören.

Wir bieten eine Lösung, die mit diesem Problem gründlich aufräumt: Das LEHR Raffstore- Kastensystem ermöglicht die Integration verschiedener Sonnenschutzsysteme direkt in die Fassade ohne Kompromisse bei der architektonischen Gestaltung, ohne Einschränkungen bei Wärmedämmung und Schallschutz!

LEHR Raffstore-Kasten – eine durchdachte, flexible
Systemlösung mit zahlreichen Vorteilen:

  • Geeignet zur Aufnahme aller marktüblichen Raffstores und Screen-Anlagen.
  • Keine störenden Elemente an der Fassade.
  • Ausführung stets individuell nach Ihren Anforderungen und Wünschen.
  • Als Standardausführung in den Wandtiefen 300 und 360 mm bei 290 mm Höhe – weitere Größen sind problemlos realisierbar.
  • Sehr flexibel einsetzbar – geeignet auch für Erkerlösungen, Segmentbogenausführungen,Schrägelemente an Gauben sowie für Passivhaus-Anwendungen.
  • In Form vorgehängter Elemente auch für die Sanierung geeignet.
  • Ausgezeichnete Wärme- und Schalldämmung: hochwertige Materialien und eine durchdachte Konstruktion sichern die optimale Energieeinsparung gemäß der aktuellen EnEV.
  • Standardmäßig erfolgt die Dämmung mit hochwertigen Neopor-Elementen, mit deren Stärke auch die Bautiefe variiert wird. Durch Einsatz der Dämmstoffe Resol oder Aerogel können sogar im Falle besonders kleiner Wandstärken noch gute Dämmwerte erzielt werden. Zum Vergleich:
    Neopor:Wärmeleitgruppe λ 0,031
    Resol:Wärmeleitgruppe λ 0,022
    Aerogel:Wärmeleitgruppe λ 0,013
  • Montagefreundliche Konstruktion: Befestigung der Jalousie an einer 21 mm starken Multiplexplatte im Oberteil des Kastens
  • Hohe Stabilität: Durchgehende Alu-Winkel unter der Multiplex-Platte erlauben den Einbau auch über sehr breiten Fensterflächen.
  • Zusätzliche oberseitige Befestigungen beim Einsatz in Wärmedämm-Verbundsystemen oder bei der Sanierung gewährleisten eine dauerhafte Lastabtragung der Raffstore-Lasten.
  • Sauberer Putzanschluss durch ein speziell geformtes Alu-Profil an der Aussenblende.
  • Auch als Aufsatzelement oder als Variante nur mit Winkelblende einsetzbar.
  • Zusätzliche Flachstahlanker dienen der lastabtragenden Befestigung der Fensterelemente.
  • Laschen zum Einbetonieren sind im Lieferumfang enthalten. Die Befestigung durch seitliche Multiplexplatten oder im Fenstersturz ist möglich.
  • Für Renovierung und für Holzständerkonstruktionen.

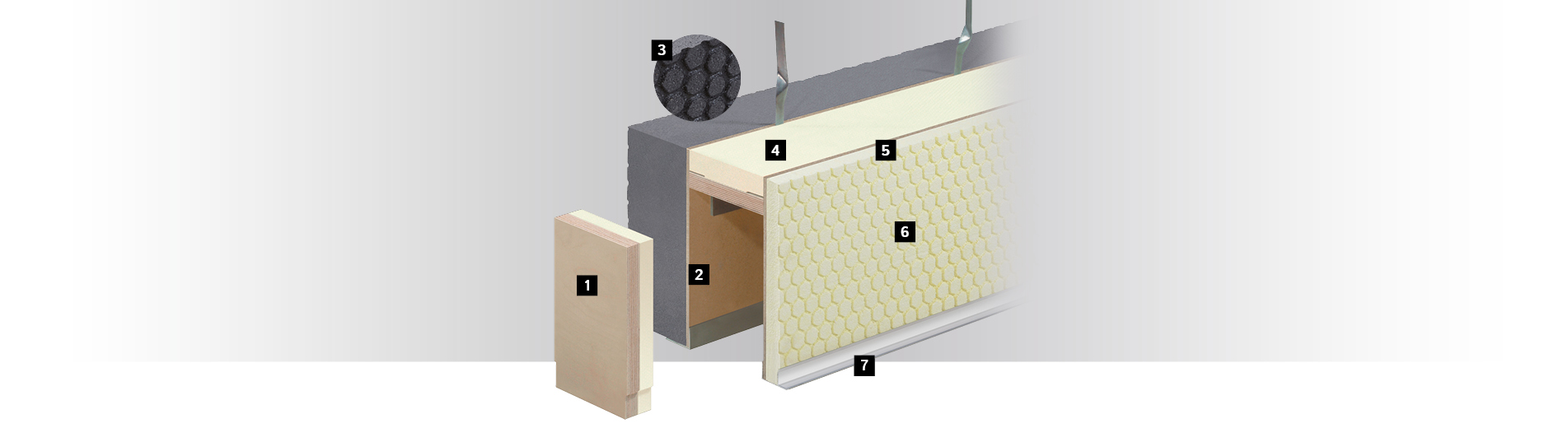

Systemaufbau:

LEHR RAFFSTORE-Kastensystem

1
21 mm Multiplexplatte als Abschluss des Paket- Raums, hier optional mit Kopfstückdämmung.
2
Starker Aluminiumwinkel für eine stabile Fixierung des Fensterelementes.
3
Raumseite: Unser System beinhaltet Neopor-Dämmelemente in abgestuften Stärken, mit denen der Kasten auf die gewünschte Tiefe verbreitert wird. Der Neopor-Dämmstoff mit WLG 031 weist hervorragende Dämmwerte auf und stellt mit seiner genoppten Oberfläche einen idealen Putzträger dar.
4
Stahlblechanker sorgen für gute Verbindung beim Betongang.
5
Multiplexplatte (21 mm) für die Befestigung der Raffstore.
6
Außenseite: Je nach Einsatzzweck 10 mm oder 28 mm (Standard) starke Außenblende aus hartverschäumtem Spezial-EPS mit genoppter Oberfläche als Putzträger.  Standardhöhe 290 mm – andere Stärken / Höhen sind problemlos möglich.
7
Kasten-Abschlußschiene aus stranggepresstem Aluminium.


Typenübersicht:

LEHR RAFFSTORE-Kastensystem

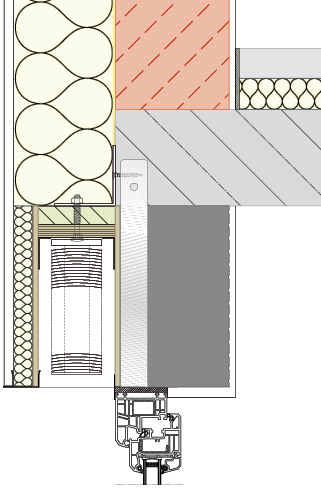

Einbausituation:
RAFFSTORE-Kasten hier mit seitlichem
Flachstahlanker und Befestigungswinkel
(Sonderzubehör).

1

360-320/290-140/28
Mono-Block Neo.

420-320/290-140/28
Mono-L Neo

30/36 cm Kastenbreite
Blende 28 (Standard) – 33 cm hoch
mit Überdämmung

30/36 cm Kastenbreite
Blende 10 – 33 cm hoch mit Überdämmung



Wärme- und Schallwerte:

LEHR RAFFSTORE-Kastensystem

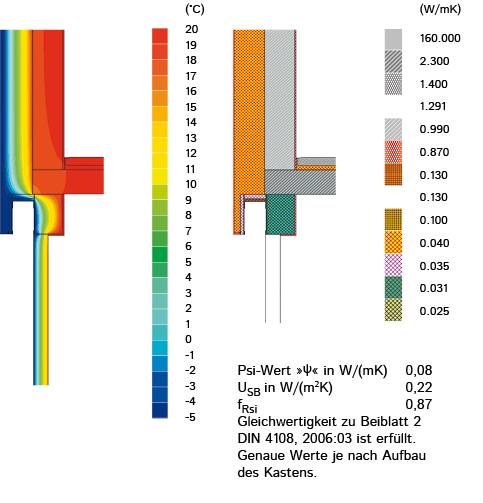

Wärmebrückendetail, 30/29 Kasten
waerme

Das RAFFSTORE-System weist hervorragende energetische Werte auf und entspricht dem Passivhaus-Standard.



Mögliches Zubehör

LEHR RAFFSTORE-Kastensystem

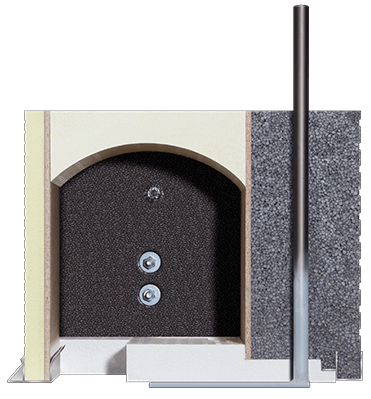

Ankerkomponenten:
Für eine sichere und dauerhafte Befestigung, der RAFFSTORE-Kasten mit einem optionalen Rundstahl-Ankerelement mit PVC-Lasche ausgestattet werden, auch zum nachträglichen Einbau verwendbar.



FAQ – Häufig gestellte Fragen

LEHR RAFFSTORE-Kastensystem

Maximal 6 Meter als Einzelelement, dann weiteren Elementen gekoppelt
Bei Elektromoter jweils 4 cm pro Seite. Bei Kurbelbetrieb nach Absprache
Nach Kundenwunsch und technischer Klärung können alle Bautiefen realisiert werden.
Nach Kundenwunsch und technischer Klärung können alle Bauhöhen realisiert werden.
Ja, ab einer Dämmstärke von 40 mm (WLG 032) (bei allen Kastengrößen).
Ja, bei allen Kastengrößen.
Ja, bei Erfüllung der bauphysikalischen/statischen Vorgaben.
Eine Fixierung erfolgt an der Aluschiene innen und zusätzlich lastabtragend durch einen Flachstahlanker (Ausführung nach Vorgabe).
Durch Aufbetonieren während des Betongangs.
Ja, auf jeden Fall gemäß Montageanleitung.
Die dünne Dämmung (gelb) ist immer außen. Die schwarze Neopordämmung oder andersfarbige Spezialdämmstoffe sind immer innenseitig.
Über den Baustoffhandel oder den autorisierten Händler.
Nein, alle Materialien sind vom DiBt zugelassen und haben Brandschutzklasse B1.
Entsprechend den Schallprüfberichten
Dies ist abhängig vom Fensterprofil, der Raffstoreanlage und den Wandstärken.
Es muss auf jeden Fall eine Überdämmung des Kastens entsprechend der Richtlinie oder den Verarbeiterrichtlinien der Fassadenhersteller erfolgen.
Der Kasten sollte die Bautiefe der Wandstärke haben
Genaue Positionierung des Fensters in Abstimmung mit der Dämmstoffstärke beachten. Der Kasten sollte bis zur Hinterkante der Klinkerfassade reichen. Im Leibungsbereich ist eine geschlossene Führungsschiene zu verwenden, die bis Hinterkante Klinkerverblendung reicht. Auch die Fensterbank ist entsprechend der Tiefe anzupassen!
Ja, in Abstimmung mit der bautechnischen Ausführung
Ja, aber nur bis zur ausgewiesenen Höhe (siehe Montageanleitung).
Entsprechend der Höhe des Kastens können im Standardfall 240 mm Pakethöhe eingebaut werden. Eine längere Aussenblende schafft mehr Paketraumhöhe ohne die Durchgangshöhe bei Türen zu reduzieren.
Ja, jedoch ist die Behanghöhe in hochgefahrenem Zustand entscheident. Diese hängt von der Stapelbarkeit der Raffstore ab und der Lamellenform. Deshalb immer Herstellerangaben beachten.
Es ist meistens ein Elektromotor eingebaut, ebenfalls ist ein Kurbelantrieb möglich. Hier ist die Positionierung der Kurbel entscheidend.
Ja, alle Kästen sind zugelassen
Ja, bei allen Kästen können Flachstahlanker zur Lastabtragung der Fensterkräfte eingebaut werden. Die Anzahl bestimmt der Auftraggeber.
Es ist eine Raffstiorekastenabschlussschiene vorhanden, die entsprechend der DIN 18550 ausgeführt ist. Jedoch ist bei Putzausführung darauf zu achten, dass die Putzstärke eingehalten wird und damit ist eine Putzschiene evtl. erforderlich
Die Aluminiumschienen dürfen nicht beschädigt werden. Im Auflagerbereich ist der Überstand der Aluminiumschiene auszuschneiden.
Durch sorgfältiges Abdichten zum Innenraum. Aufbringen einer Schwerfolie bzw. Dämmfolie im Paketraum.
Durch den Einsatz von besseren Dämmstoffen im Innenblendenbereich, die eine bessere Wärmedämmung aufweisen (nach Absprache möglich).
In die Innenblende können verschiedene Lüfter eingebaut werden. Dies ist abhängig von der Luftwecheslrate des Systems. Der Einbau kann zur Reduzierung der Wärme – und Schalldämmung führen. Auch eine seitliche Verbreiterung im Auflagerbereich ist möglich. In technischer Abstimmung mit Fa. LEHR.
